產品概述：
I-1B系列濃漿泵是單螺桿式容積回轉泵，該泵利用偏心單螺旋的螺桿在雙螺旋襯套內的轉動，使?jié)鉂{液沿螺旋槽由吸入口推移至排出口，實現泵的輸送功能。 本泵廣泛應用于化工、制藥、釀造、造紙、食品等單位。
產品特點：
1．可輸送高濃度高粘度＜10000PaS及含有顆粒的懸浮漿液。
2．輸送液流穩定、無過流、脈動及攪拌、剪切漿液現象。
3．排出壓力與轉速無關，低流量也可保持高的排出壓力。
4．流量與轉速成正比，通過變速機構或調速電機可實現流量調節。
5．自吸能力強，不用裝底閥可直接抽吸液體。
6．泵可逆轉，液體流向由泵的旋轉方向來改變，適用于管道需反正向沖洗的場合。
7．運轉平穩、振動、噪聲小。
8．結構簡單、拆裝維修方便。
產品結構型式：
I-1BB型：殼體鑄件，傳動件（主軸、螺桿和繞軸）為2Cr13不銹鋼制造，適用于一般中性濃漿液輸送，一般微酸、堿漿液輸送。
I-1BF型：傳動件和接觸漿液的泵殼均由不銹鋼制造，適用于食品、制藥、及腐蝕性漿液的輸送。
橡膠襯套有一般耐磨橡膠、食品用橡膠和耐油橡膠供用戶選擇。
傳動方式有電機與泵軸直接傳動，電機經減速機與泵直接傳動和電機經三角皮帶輪與泵軸傳動式。
配用電動機有一般封閉式，防爆式和電磁調速式電機并配無級變速機，齒輪減速機供用戶選購。

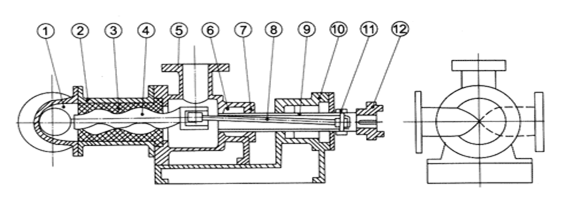

產品結構圖：
|
|
|||||||||||
|
1 |
彎頭接管 |
2 |
直筒 |
3 |
橡膠套 |
4 |
螺桿軸 |
5 |
三通泵體 |
6 |
石棉填料 |
|
7 |
填料壓蓋 |
8 |
繞軸 |
9 |
空心軸 |
10 |
泵座 |
11 |
銷軸銷帽 |
12 |
聯軸器 |
性能參數表：
|
型號 |
理論流量 |
流量 |
揚程 |
吸程 |
進出口徑 |
轉速 |
配用電機 |
工作壓力 |
|
I-1B1寸 |
2.39 |
1.5 |
50 |
2 |
25 |
960 |
1.1 |
5 |
|
I-1B1.5寸 |
5.2 |
3.2 |
80 |
3 |
40 |
960 |
2.2 |
8 |
|
I-1B2寸 |
8.85 |
5.6 |
80 |
3 |
50 |
960 |
3 |
8 |
|
I-1B2.5寸 |
10.6 |
6.5 |
60 |
3 |
65 |
960 |
3 |
6 |
|
I-1B3寸 |
18.1 |
12 |
60 |
3 |
75 |
960 |
5.5 |
6 |
|
I-1B4寸 |
24 |
16 |
60 |
3 |
100 |
960 |
7.5 |
6 |
|
I-1B5寸 |
36 |
25 |
60 |
3 |
125 |
960 |
11 |
6 |
|
I-1B6寸 |
38 |
30 |
60 |
3 |
150 |
960 |
15 |
6 |
